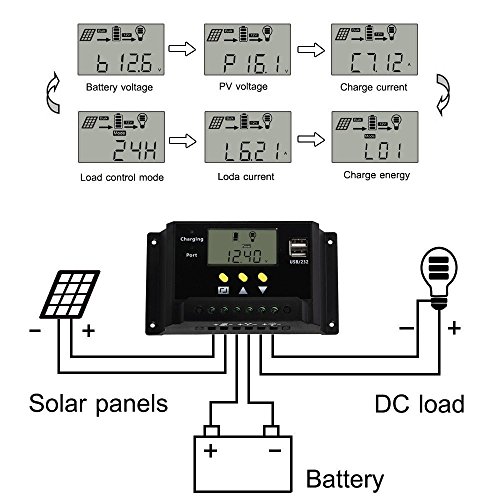

Daca te-ai interesat vreodata de modul cum functioneaza sistemele fotovoltaice, atunci stii cu siguranta ca sunt cateva componente de baza care fac totul sa mearga corespunzator, cum ar fi panouri solare, controlere solare de incarcare sau baterii. Daca panourile solare reusesc sa converteasca energia solara in energie electrica, o parte din aceasta, adica cea care este in exces poate sa fie stocata de catre bancurile de baterii.
Treaba controlerelor de incarcare folosite in sistemele fotovoltaice este sa optimizeze incarcarea bateriilor, marindu-le astfel durata de viata prin evitarea supraincarcarilor.
Tipuri de controlere solare de incarcare
Exista doua tipuri de controlere solare, care functioneaza diferit. Unul dintre aceste tipuri este controlerul PWM, initialele de la Pulse Width Modulation. Celalalt tip, MPPT are initialele de la Maximum Power Point Tracking. Exista diferente din punct de vedere al tehnologiei folosite si al modului de functionare intre cele doua. Sa vedem in detaliu despre ce este vorba.
Controlere PWM
Acestea se conecteaza in mod direct atat la panourile solare cat si la baterii. In timpul incarcarii continue, aceste dispozitive de incarcare solara, cand este si o conexiune continua de la panouri la baterii, voltajul de iesire de la panouri este scazut la valoarea voltajului bateriilor. Pe masura ce bateriile se incarca, voltajul de la baterii creste, iar voltajul de la iesirea panourilor creste si el. Ce inseamna asta? Inseamna ca din ce in ce mai multa energie este folosita pentru incarcarea bateriilor, inseamna ca valoarea nominala a voltajului de la panourile solare trebuie sa se potriveasca cu voltajul de la bancul de baterii.
Astfel, un panou solar de 12 Volti poate incarca o baterie de 12 Volti, iar un panou solar de 24 sau doua de 12 Volti poate incarca un banc de baterii de 24 de Volti si asa mai departe. Alege un controler PWM din cele de mai jos:
Controlere MPPT
Acest tip de controler poate sa determine voltajul de la iesirea panourilor solare si scade valoarea voltajului astfel incat sa se potriveasca cu cea de la bancul de baterii. Puterea de la intrarea in controlerul de incarcare este aceeasi cu puterea de la iesire. Cand voltajul este scazut ca sa se potriveasca cu cel al bancului de baterii, nivelul curentului creste, deci in final vei folosi mai mult decat puterea disponibila de la panouri.
Astfel, cu un panou solar de 20 de Volti poti incarca o baterie de 12 Volti. Doua panouri legate in serie pot incarca un banc de baterii de pana la 24 de Volti, trei panouri in serie pot incarca baterii de 48 de Volti si asa mai departe.
Un controler MPPT este solutia cea mai populara si exista motive serioase pentru asta. Este mai eficient deca unul PWM, pentru ca te poate ajuta sa castigi cu 30% mai multa putere. Detecteaza atat voltajul cat si curentul optim ale panourilor solare si apoi poate sa potriveasca totul cu valorile bateriilor. Iata cateva modele de controlere solare MPPT care te-ar putea interesa:
